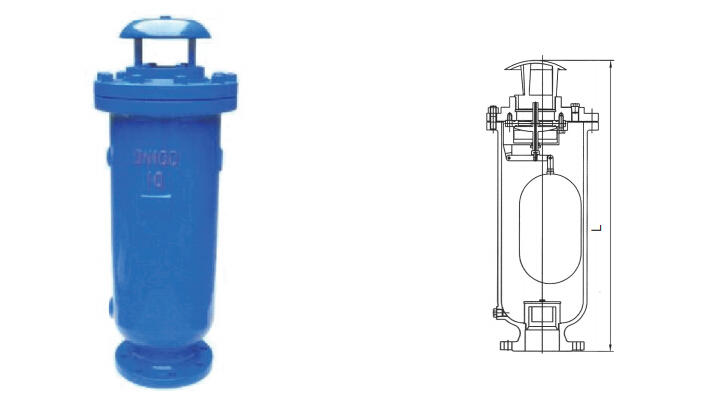

复合式排气阀
型号：SCAR

产品概述

SCAR 复合式排气阀，阀体为圆桶状，阀门内件包括不锈钢浮球、阀杆及阀瓣。本阀安装在泵出口处或配水管线中，用来排除集积在管中的空气，当管内一旦产生负压时，此阀迅速吸入外界空气，以防止管线因负压而损坏。当管内开始注水时，阀瓣处在开启的位置，大量排气，排完时，阀内充满水，浮球上升并带动阀瓣关闭，停止排气，当管内水正常输送时，少量空气聚集程度，水位下降，此时空气由小孔排出。当水泵停止时，管内水流空或遇管内产生负压，此时塞头迅速开启，吸入空气，确保管线安全。

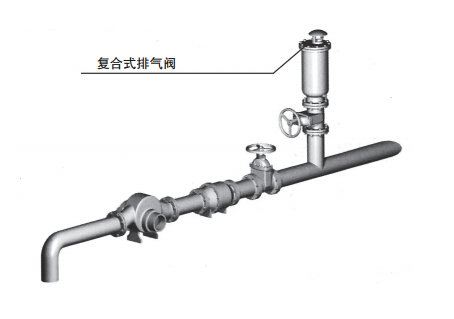

典型安装示意图


技术参数

公称压力：1.6MPa
公称通径：DN50~200mm 为法兰连接
适用介质：水、污水
适用温度：0~100℃


主要零部件材料

NO.
 名称
 材质
1
 阀体
 球墨、铸铁
2
 阀盖
 球墨、铸铁
3
 浮球
 不锈钢
4
 杠杆架
 不锈钢
5
 杠杆
 铝青钢
6
 塞头
 铝青钢

主要外形连接尺寸（单位：mm）

产品代号
 DN
 L
SCAR
 50
 590
SCAR
 80
 680
SCAR
 100
 760
SCAR
 150
 900
SCAR
 200
 918
